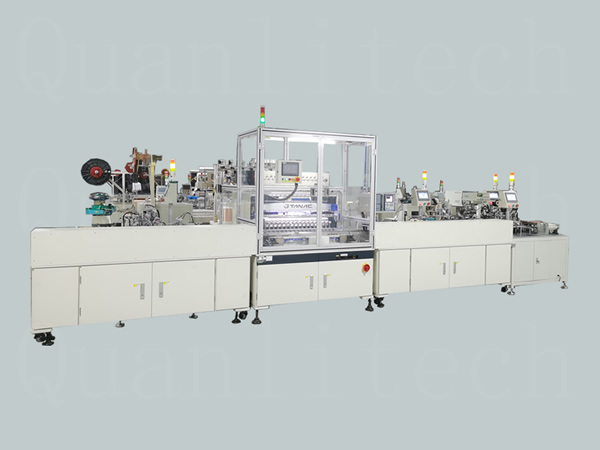

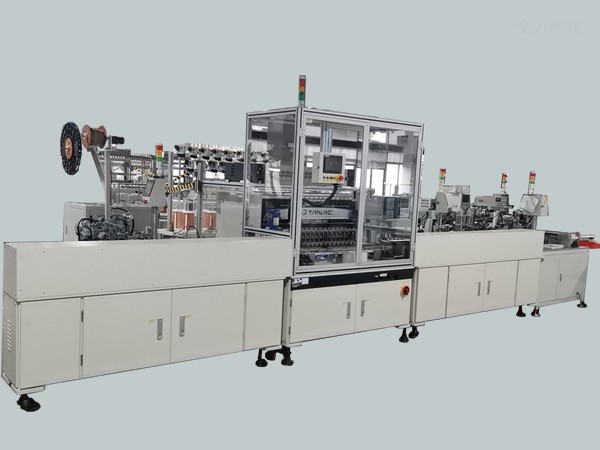

电磁阀线圈自动化装配线

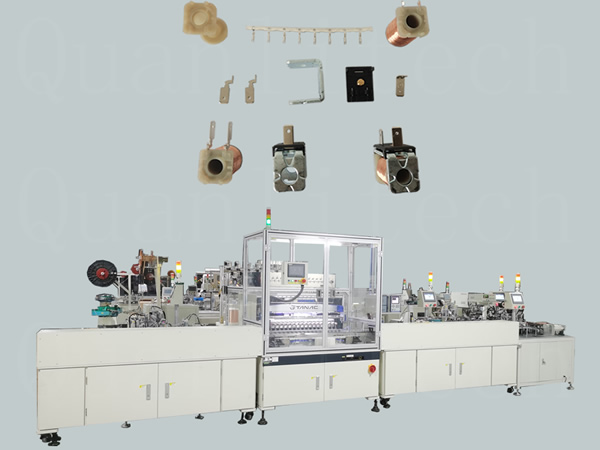

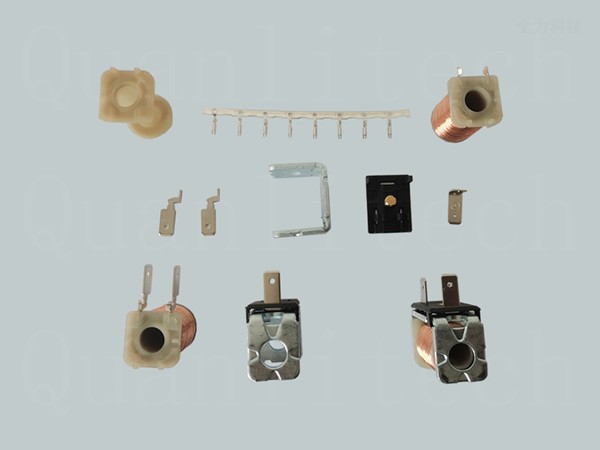

电磁阀线圈自动化装配线样品

电磁阀线圈自动化装配线

电磁阀线圈自动化装配线

电磁阀线圈自动化装配线

产品名称：电磁阀线圈自动化装配线

简介：全力科技根据客户需求，研发、设计、制造的电磁阀线圈自动化装配线，实现从送料、装配、检测，NG分选，到出成品全自动一次性完成。

电源： AC220V 50HZ

气源：≥0.45Mpa

产能：16PCS/MIN

服务热线： 400-926-6656
QQ在线咨询
在线留言
introduce设备开发介绍

客户是知名的气动控制系统生产商，之前产品主要是采用人工上、下料绕线机上以及人工流水线作业方式完成各个物料的装配、电阻焊接、测试等；人工流水作业产线存在需求人员多，而人员流动性大，不好管理，效率低、质量不稳定等弊端，而客户订单量又在逐步递增，如果不采用自动化装配线生产，很难及时交货；

设备视频
设备特点

        全力科技根据客户的需求研制的电磁阀线圈自动化装配线，可自动插针、绕线、插脚、电阻焊接、装配，测试，大幅度节省了人员需求数量，提高了产品装配的品质和效率。 本非标自动化设备具有以下特点：

1、实现送骨架，移位到插针、绕线、插脚、电阻焊接、装配，电阻测试，NG分选，出成品 全自动化作业；

2、全自动电磁阀线圈装配线由全自动骨架插针机、绕线机及其移载机构、全自动骨架焊接插脚机、全自动焊接地脚装方块机、全自动套支架检测装盘机共5台设备组成；

3、实现6个物料的插针，绕线，电阻焊接及装配；

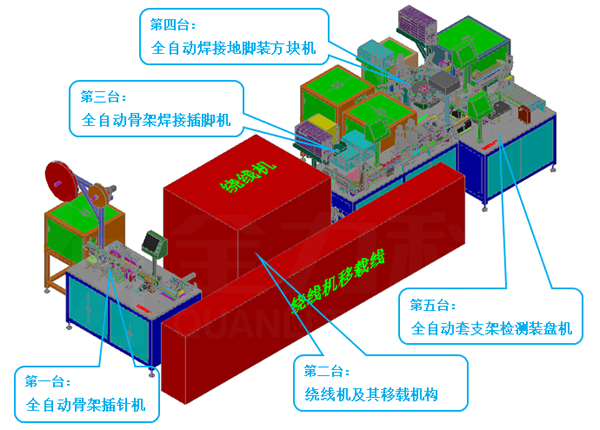

电磁阀线圈自动化装配线3D图

功能介绍/ function

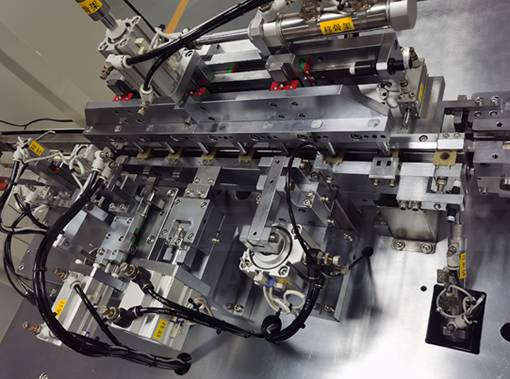

1、精密插件机构

     实现PIN针的自动送料、裁切、插入骨架

电磁阀线圈自动化装配线精密插端机构

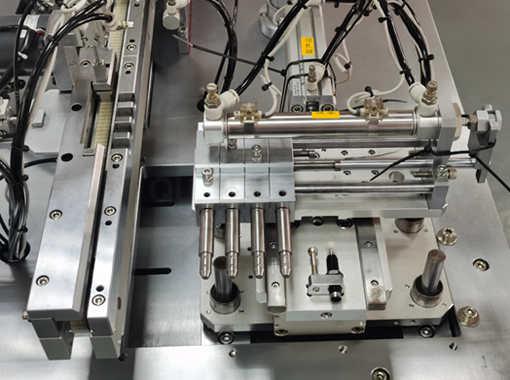

2、对接绕线机上料机构

采用变距式结构(一出四)上骨架至绕线机移载冶具内

电磁阀线圈自动化装配线对接绕线机上料机构


3、对接绕线机下料机构

采用Y/Z轴伺服模组将已绕线的线圈从绕线机移载冶具中取出(一出四)放置输送线内

电磁阀线圈自动化装配线对接绕线机下料机构

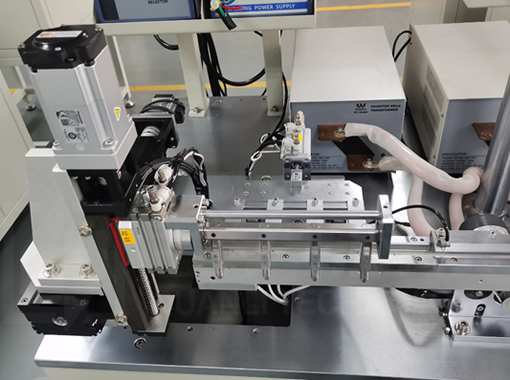

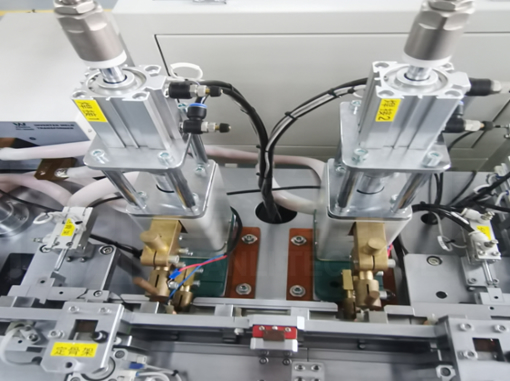

4、电阻焊接机构

      采用精密电阻焊接机将线圈漆泡线与插针焊接

电磁阀线圈自动化装配线电阻焊接机构


5、装配、焊接机构

      采用转盘载具结构完成支架、接地脚、方块的装配、电阻焊接

电磁阀线圈自动化装配线装配、焊接

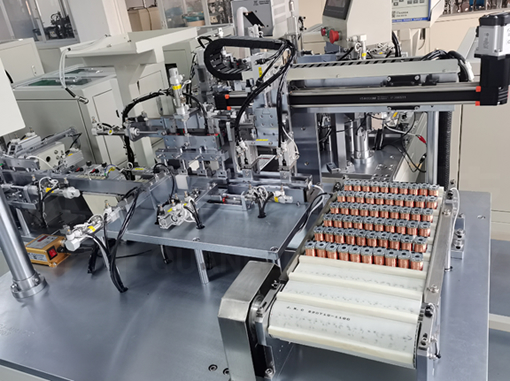

6、成品摆盘机构

      采用高精度伺服模组取移成品(一出十 )放置输送线内

电磁阀线圈自动化装配线成品摆盘机构

项目开发流程/ process
  • 需求分析 需求分析
  • 制定方案 制定方案
  • 方案确认 方案确认
  • 签定合同 签定合同
  • 研发设计研发设计
  • 设计评审设计评审
  • 售后服务售后服务
  • 验收交付 验收交付
  • 样品确认 样品确认
  • 装配调试 装配调试
  • 生产加工生产加工
